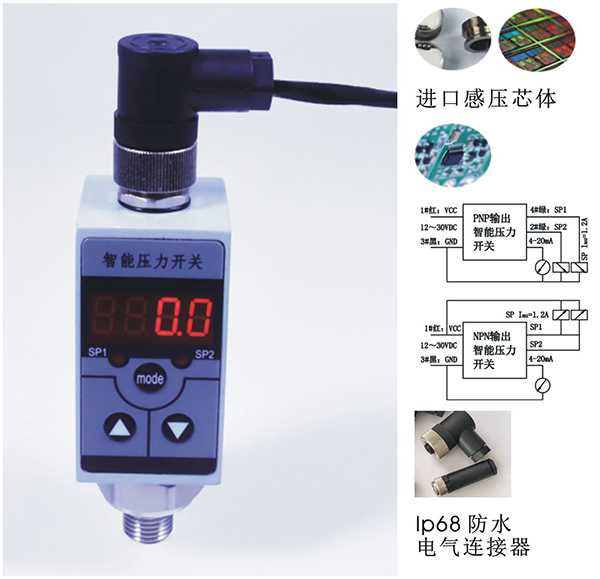

產品優勢：
芯 片：
采用進口感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償；
擴散硅芯體，靈敏度高，輸出大，具有零點、滿量程補償、溫度補償；適用于小量程壓力變送器；
應變計芯體，高強度彈性形變感壓材料，配有溫度補償，具有抗沖擊、耐疲勞性能優勢；適用于一般量程壓力變送器；
信號處理及控制輸出：

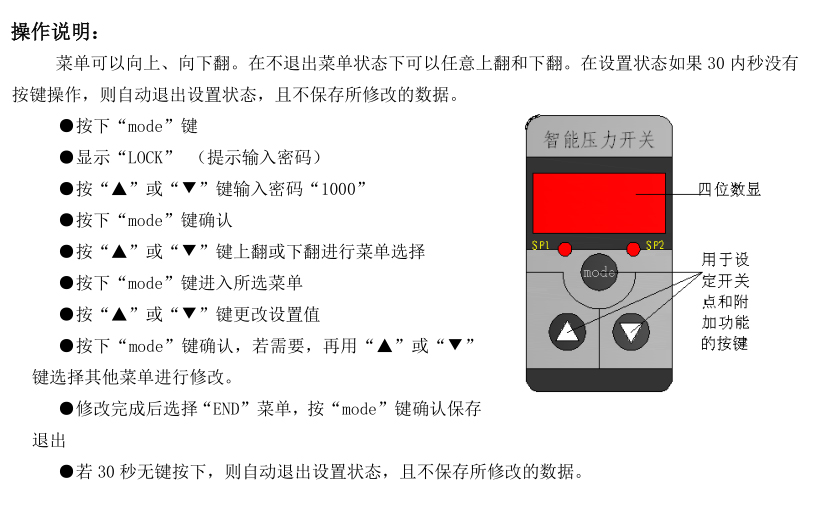

4位數字顯示當前壓力值,顯示范圍：-1999 - 9999，按鍵調校及現場設置各種參數，操作方便；
高精度穩定放大集成電路，24位ADC采樣處理芯片，DSP數字信號調理算法，多點性線溫度校準，電壓電流過載保護；

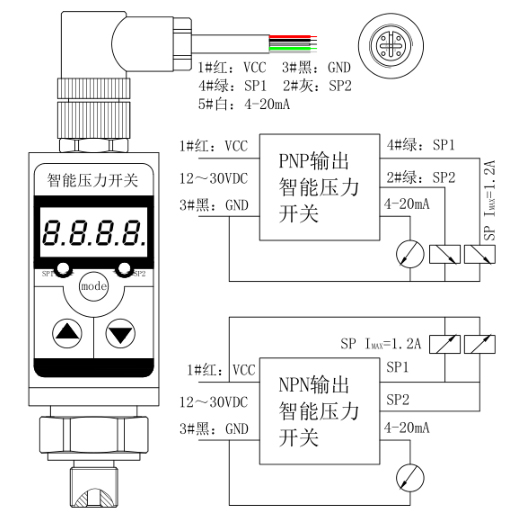

兩路PNP或NPN開關量 + 4-20mA模擬量變送輸出；
壓力預設開關點和延滯切換輸出，開關量可在零點到滿度之間任意設定；
外殼設有節點動作發光二級管，便于觀察；
2路開關量輸出，帶載能力1.2A ；
結 構：
結構小巧、全封焊結構、抗沖擊、耐疲勞、可靠性高、多種過程連接方式；

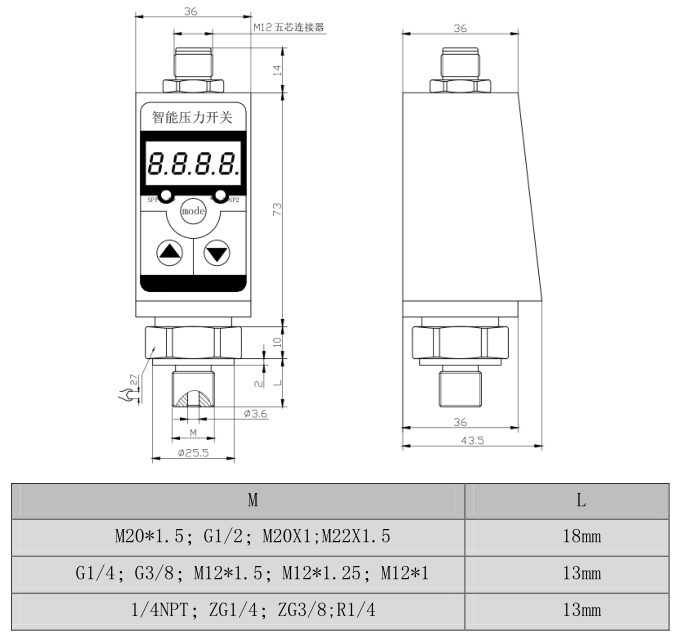

過程連接材料，304，方式多樣化（M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT等）；

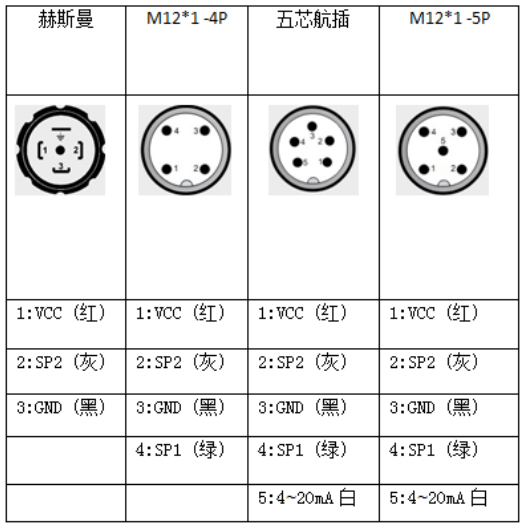

電氣連接：4/5芯M12連接器、四芯赫斯曼連接器、4/5芯航空連接器可選項；
按輸出配套標準四芯/五芯屏蔽電纜；
應 用：
管道水壓及水壓設備壓力測量與控制
液壓系統管道及液壓設備壓力測量控制
與PLC、顯示儀表配套實現壓力開關量的采集與輸入
其它民用/工業 自動化領域的壓力測量
應用領域：
-
中央空調機組
-
智慧消防
-
智慧城市
-
油壓系統
-
送風系統
-
供氣管道

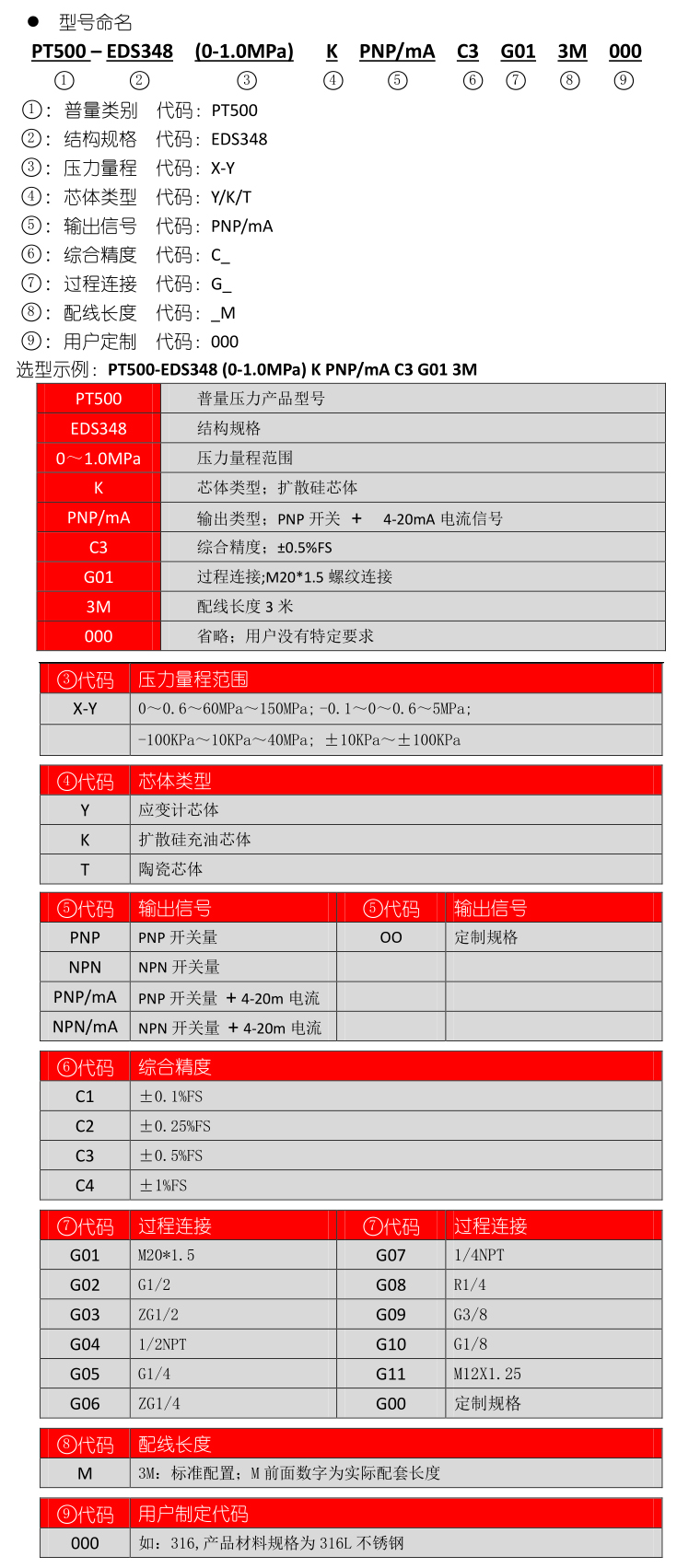

訂購注意事項
PT500-EDS348產品訂購注意事項
1、產品量程選擇：
為了使產品精度、壽命、穩定性等功能達到最佳效果，產品的量程選擇參照以下公式計算：
量程 = 系統最大壓力 X （1.2-1.5）倍；
產品的實際測量壓力范圍，應該在量程范圍的15%-80%；
2、產品供電及輸出：
供電范圍；直流12-30VDC；
PNP開關型和NPN開關型的控制電路的區別；
PNP及NPN開關量輸出的帶負載能力，驅動電流小于1.2A；
是否需要帶4-20mA變送輸出；
3、用戶要了解產品的測量介質特性：
介質規格、介質溫度、介質純度（是否含有雜質或顆粒等）；

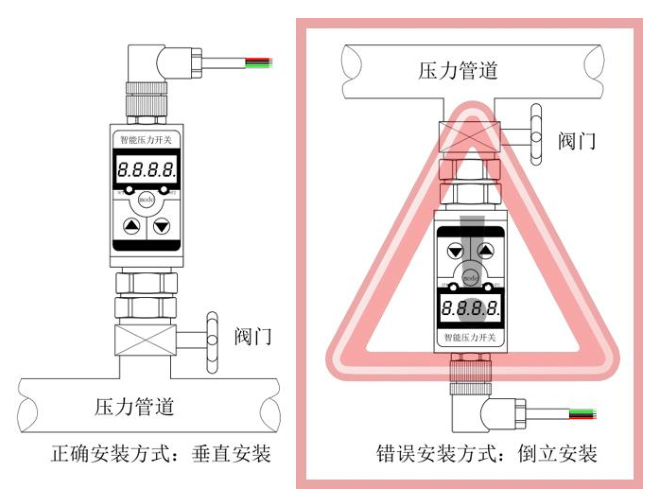

4、用戶要了解產品的安裝環境及安裝方式：
室內或室外安裝；
環境溫度；
要求的密封等級；
設備的振動范圍；
安裝方式：螺紋、法蘭、特殊結構；
安裝空間是否滿足產品外形尺寸；
常見問題
錯誤代碼
如果因使用不當或儀表內部出現故障時，儀表會顯示故障碼，并停止開關量與模擬的輸出，并閃爍顯示提示用戶及時檢修，各故障碼含義如下：
Er01---開關1輸出短路，出現錯誤輸出關閉且再不控制。
措施：排除短路后，重新上電
Er02---開關2輸出短路，出現錯誤輸出關閉且再不控制。
措施：排除短路后，重新上電
Er12---開關1/2輸出同時短路，出現錯誤輸出關閉且再不控制。
措施：排除短路后，重新上電。
ErEP---EEPROM數據校驗出錯，可能原因是強烈的電磁干擾或者某個器件故障。
措施：斷電后重新上電，或者進入高級用戶菜單恢復工廠設置。
ErAd---儀表內部模數轉換出錯，可能原因是強烈的電磁干擾或者某個器件故障。
措施：排除電磁干擾，儀表殼體合理接地。
若以上故障碼出現，經排查檢測重新上電如仍舊無法正常工作，請與我公司聯系。
Error code
In case of improper use or internal failure of the instrument, the instrument will display the fault code, stop the switching value and analog output, and flash the display to prompt the user to repair in time. The meaning of each fault code is as follows:
Er01 --- the output of switch 1 is short circuited. In case of error, the output is closed and it is not controlled again.
Measure: after removing the short circuit, power on again
Er02 --- the output of switch 2 is short circuited. In case of error, the output will be closed and will not be controlled again.
Measure: after removing the short circuit, power on again
Er12 --- the output of 1 / 2 switch is short circuited at the same time, and the wrong output is closed without control.
Measure: after removing the short circuit, power on again.
EREP -- EEPROM data verification error, which may be caused by strong electromagnetic interference or a device failure.
Action: power on again after power failure, or enter advanced user menu to restore factory settings.
ERAD --- internal analog-to-digital conversion error of the instrument, which may be caused by strong electromagnetic interference or a device failure.
Measures: eliminate electromagnetic interference and properly ground the instrument shell.
If the above fault code appears, and the power on is still unable to work normally after troubleshooting and detection, please contact our company.
