產品優勢：
芯? ? ? ?片：

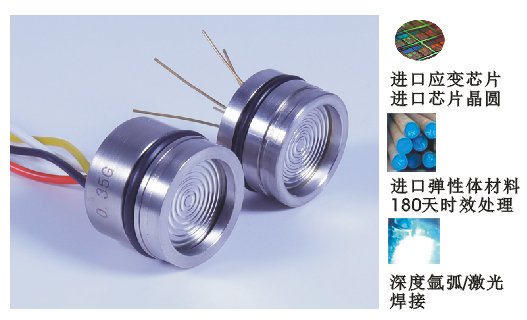

進口感壓芯片；選進的貼片工藝；
進口晶元，高性能、全固態、高可靠性；
恒流源1.5mA供電，差分橋路輸出；
高阻抗、高精度、微小量程、高穩定性；
彈? 性? 體：

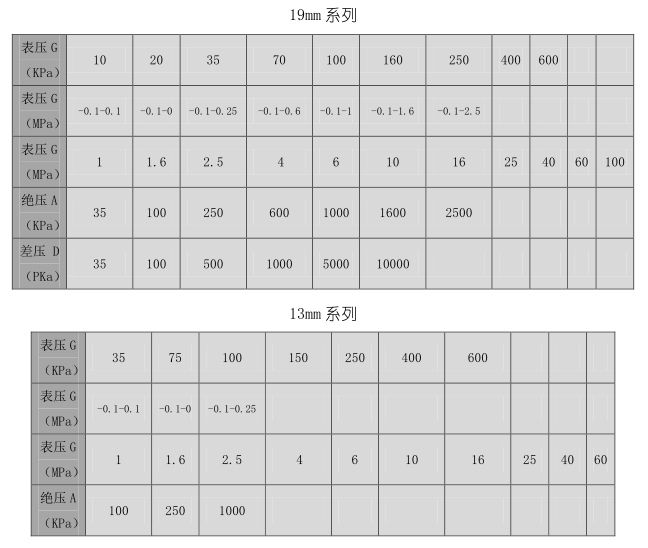

量程范圍廣（-100KPa～50KPA～100MPa/-100KPA～0真空）
感壓膜片采用進口彈性材料，精密加工一體結構，嚴格的機械加工、熱處理、時效處理工工藝；
最高量程100MPa，安全破壞壓力達150MPa以上；
100萬次使用壽命以上；
結? ? ? ?構：
厚膜結構：深度激光焊接，連接彈性材料與外殼，強度高，抗沖擊，耐疲勞；
溥膜結構，硅油介質傳遞壓力，響應快，耐疲勞，小量程；

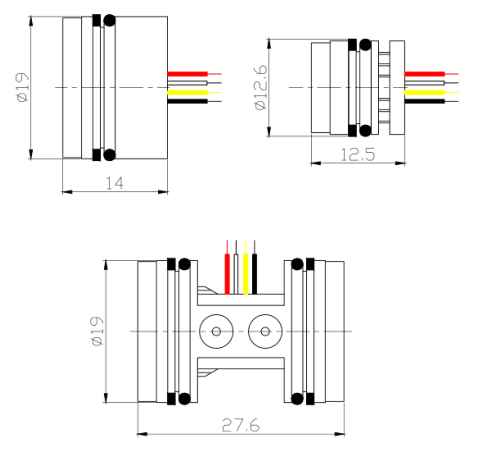

整體結構小巧，多種過程連接方式（直徑19mm、13mm、DN50、DN100等）；
過程連接材料：316；
四芯彩色排線或漆包線；
信號處理：
恒流源1.5mA供電，差分橋路輸出；
帶溫度補償；
應用：
通用型壓力變送器感壓芯體；
液位水位變送器感壓芯體；
其它民用/工業 自動化領域的壓力測量；

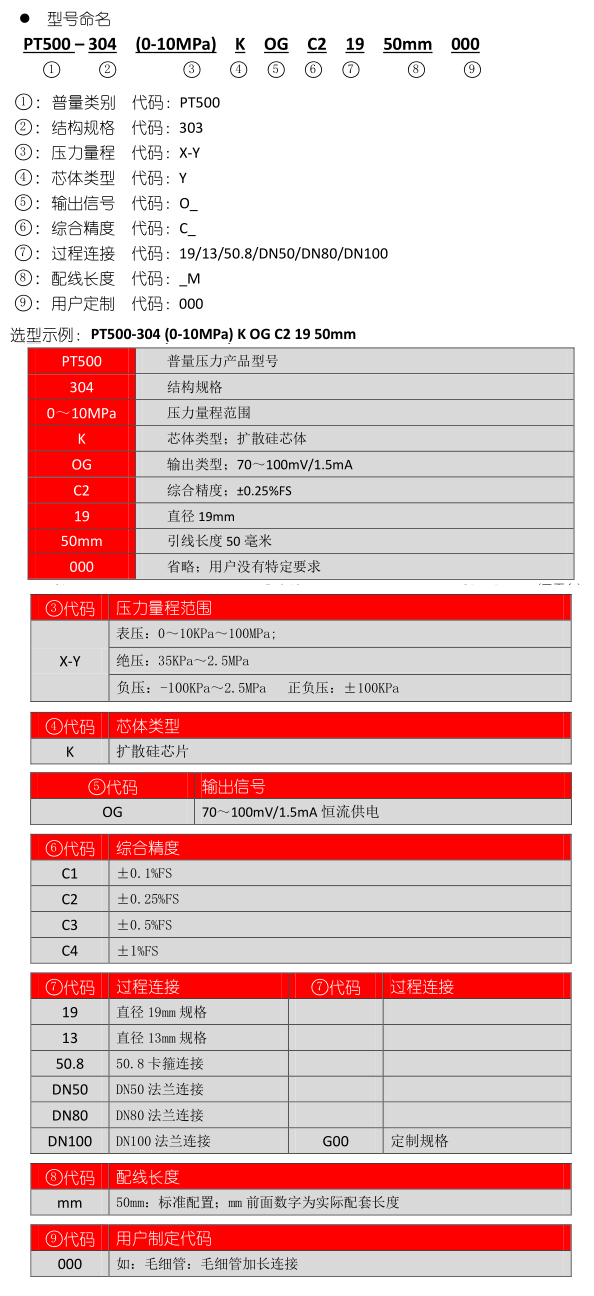

訂購注意事項
1、產品量程選擇：
為了使產品精度、壽命、穩定性等功能達到最佳效果，產品的量程選擇參照以下公式計算：
量程 = 系統最大壓力 X （1.2-1.5）倍；
產品的實際測量壓力范圍，應該在量程范圍的15%-80%；
2、產品供電及輸出：
壓力芯體供電電源為恒流源供電1.5mA；
芯體輸出為差分橋路輸出；
橋路阻抗：3-5K 歐姆
輸出信號約為70-100mV
3、用戶要了解產品的測量介質特性：
介質規格、介質溫度、介質純度（是否含有雜質或顆粒等）；
4、用戶要了解產品的安裝環境及安裝方式：
室內或室外安裝；
環境溫度；
要求的密封等級；
設備的振動范圍；
安裝方式：螺紋、法蘭、特殊結構；
安裝空間是否滿足產品外形尺寸；
使用注意事項
產品供電電源為恒流供電，1.5mA；
嚴禁使用硬物（如：螺絲刀、手指、鐵釘?shù)龋┤ナ沟脡毫π倔w受壓力測量輸出；
電源和信號線按訂購產品規格要求，正確接線；
安裝時需要在“O”型圈表面均勻涂抹少量的真空油脂；
沿腔體軸向方向均勻用力，將芯體推入腔體中，注意“O”型圈不能有任何破損；
注意保護壓力芯體引線，引線嚴禁受到拉力；
壓力芯體屬精密計量?jī)x器，切勿強加沖擊、摔打，以免損壞芯體
嚴禁被測系統的介質溫度、壓力量程、激勵電壓超過芯體的額定使用范圍；
“O”型圈密封方式為懸浮式密封，是絕對可靠的靜態密封方式，無須再采用其它的密封方式，正常情況下可用于40MPa的壓力環境；
超過25MPa的壓力時，需要配備擋圈組合使用，密封壓力可以達到400MPa；
在裝配小量程芯體時，不易用力壓緊，這樣額外的力會使芯體的溫度特；
常見問題
問 題1：壓力芯體無輸出？
原因 處理方法
引線斷路 檢查引線并修復
斷橋 無法修復，更換
排線接觸不良 重新剝線上錫
問 題2：壓力芯體輸出不對？
原因 處理方法
橋路接線不對 按產品使用說明，正確接線
芯片封膠處受到外力 檢查并除去外力作用
芯體或芯片損壞 無法修復，更換
問 題3：壓力芯體輸出信息不穩定？
原因 處理方法
引線接觸不良 檢查引線并修復
芯片封膠處受到外力 檢查并除去外力作用
恒流源供電不穩定 檢查并修復
恒流源輸入阻抗不匹配 更換
恒流源功率不夠 更換
彈性體超壓或大沖擊 更換
絕緣不良 檢查并修復
? ? ? ? ? ??
