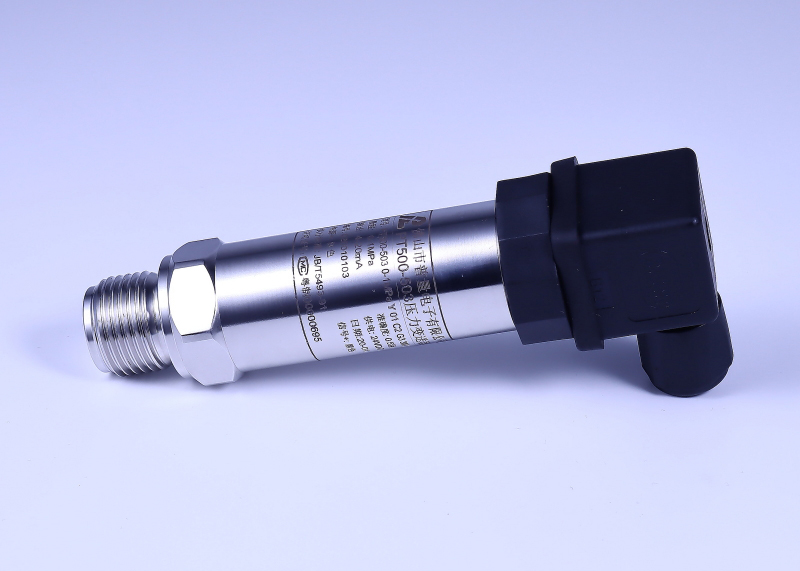

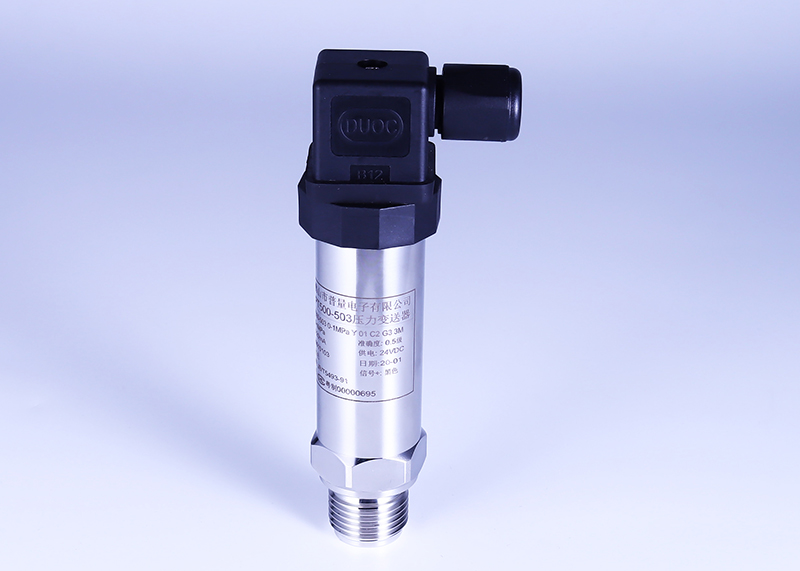

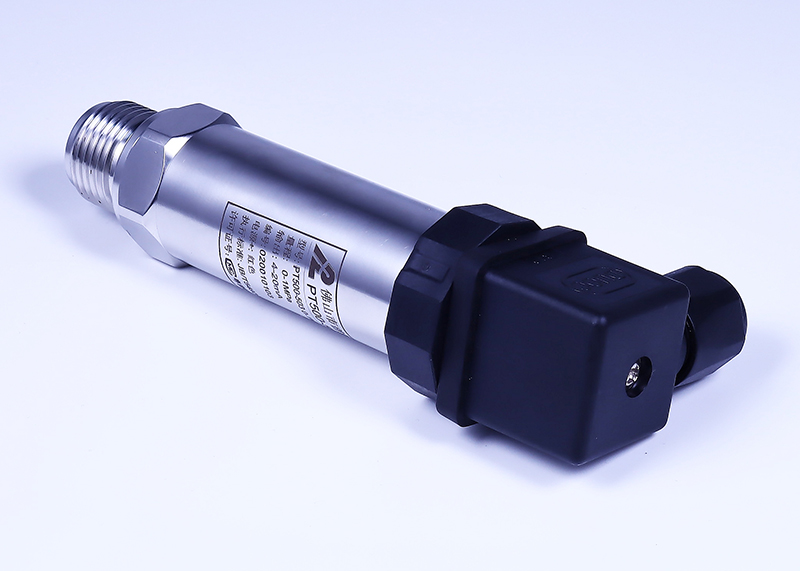

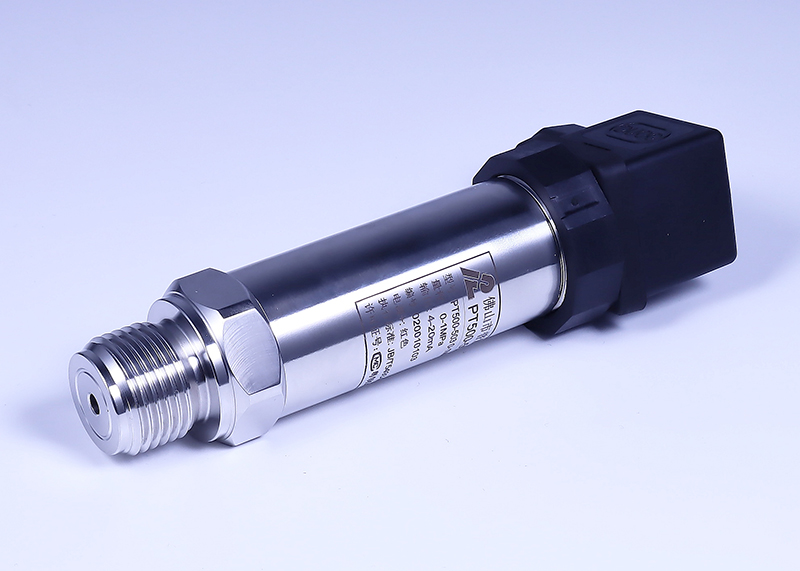

精巧型壓力變送器PT500-503

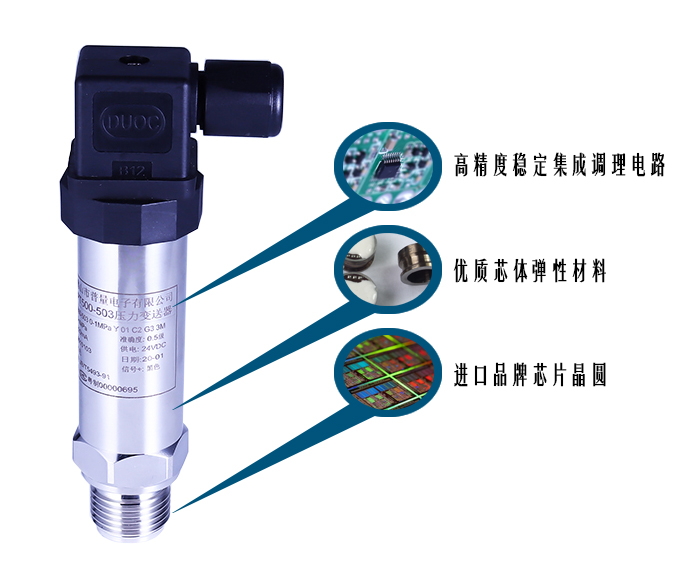

芯? ? ? ?片：

• 進口品牌感壓芯片晶圓；
• 選進的貼片工藝及全密封封裝；

芯? ? ? ?體：

• 擴散硅芯體，靈敏度高，輸出大，具有零點、滿量程補償、溫度補償；適用于小量程壓力變送器；
• 應變計芯體，高強度彈性形變感壓材料，配有溫度補償，具有抗沖擊、耐疲勞性能優勢；適用于一般量程壓力變送器；
• 陶瓷芯體，突出的防腐性能，具有零點、滿量程補償、溫度補償；適用于測量介質有較強腐蝕性的工況，量程低于5MPa；

結? ? ? ?構：

• 整體結構小巧，過程連接方式多樣化（螺紋M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法蘭連接、快速接頭、焊接等）
• 標準電器連接接口（赫斯曼DIN34650）；
• 過程連接材料：304或316；
• 外殼材料：304或316；
• 配套標準四芯屏蔽電纜；

信號處理：

• 24位ADC采樣處理芯片；
• DSP數字信號調理算法；
• 多點性線溫度校準；
• 電壓電流過載保護；
• 標準工業信號輸出：4-20mA(二線制)，0-20mA(三線制)，0-5VDC，0-10VDC，0.5-4.5VDC(三線制);

一、產品規格參數：

項      目	參              數
測量介質	液體、氣體（與產品過程連接材料兼容）
壓力形式	表壓、絕壓
量      程	0～0.6～60MPa（范圍內）
	-0.1～0～0.6～5MPa （范圍內）
	-100KPa～10KPa～40MPa （范圍內）
	±10KPa～±100KPa （范圍內）
綜合精度	±0.25%FS；±0.5%FS；±1%FS
非  線  性	≤0.25%FS
重  復  性	≤0.1%FS
輸出信號	4～20mA(二線制)；0～20mA(三線制)
	0～5VDC； 0～10VDC(三線制)
	0.5～4.5VDC(三線制)/可5VDC供電
供電電壓	24VDC(9～30VDC)/輸出0.5～4.5VDC時可用5VDC供電
絕緣阻抗	≥1000 MΩ/100VDC
負載阻抗	電流輸出: ≤800Ω；電壓輸出: ≥50KΩ
介質溫度	-20～80℃
環境溫度	-20～70℃
補償溫度	0～70℃
響應時間	≤5mS
過載壓力	150%FS
破壞壓力	5倍量程(量程小于5MPa)；3倍量程(量程大于5MPa)
電氣連接	赫斯曼(DIN34650)
防護等級	Ip65
連接電纜	四芯屏蔽電纜，標準長度：3米
連接材料	304/316L
過程連接	M20X1.5,G1/2,G1/4,ZG1/4,1/4NPT等

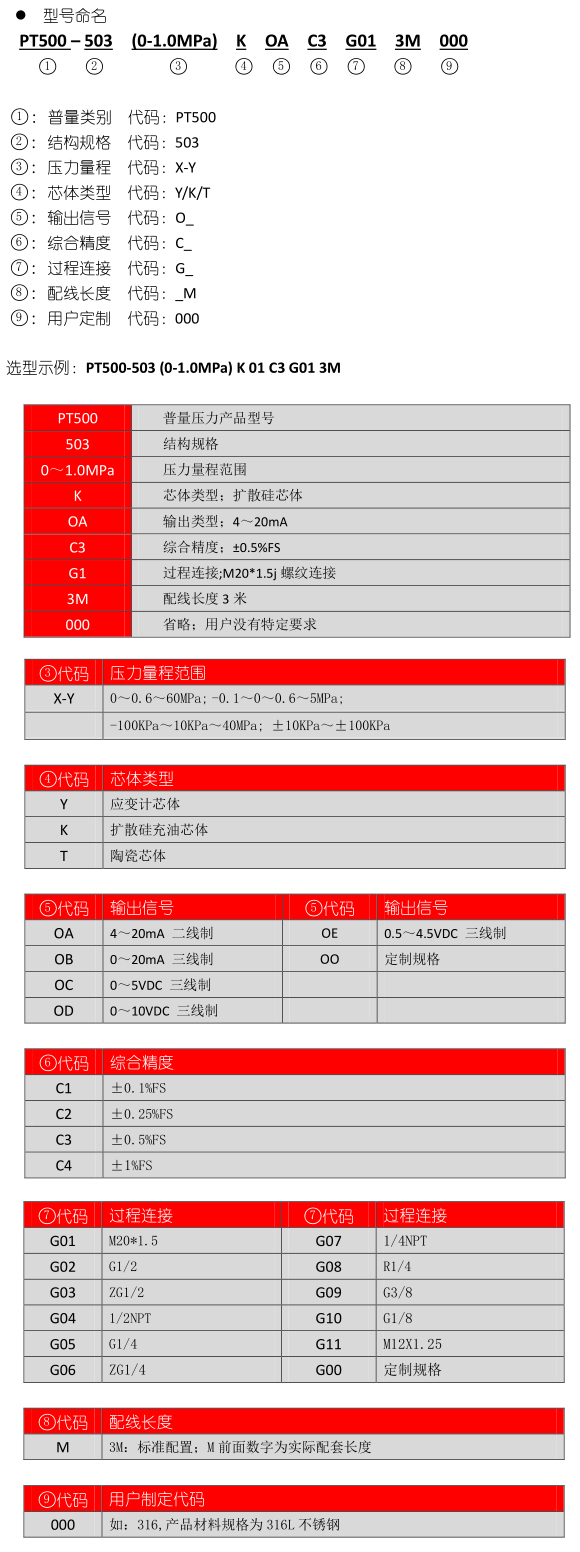

二、產品選型：

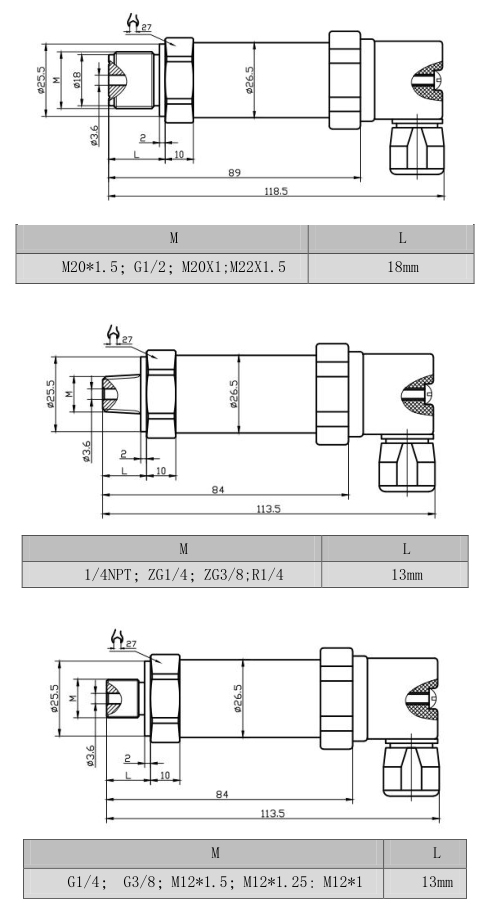

三、產品結構圖：

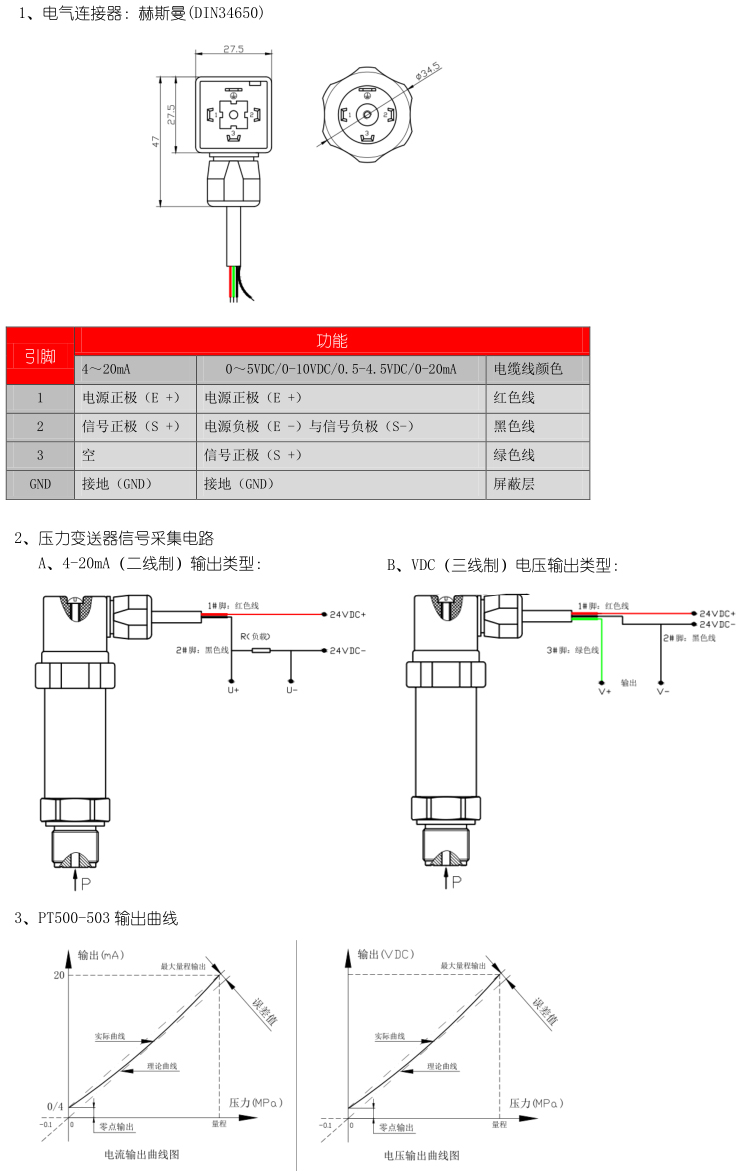

四、產品電氣連接及接線方式：

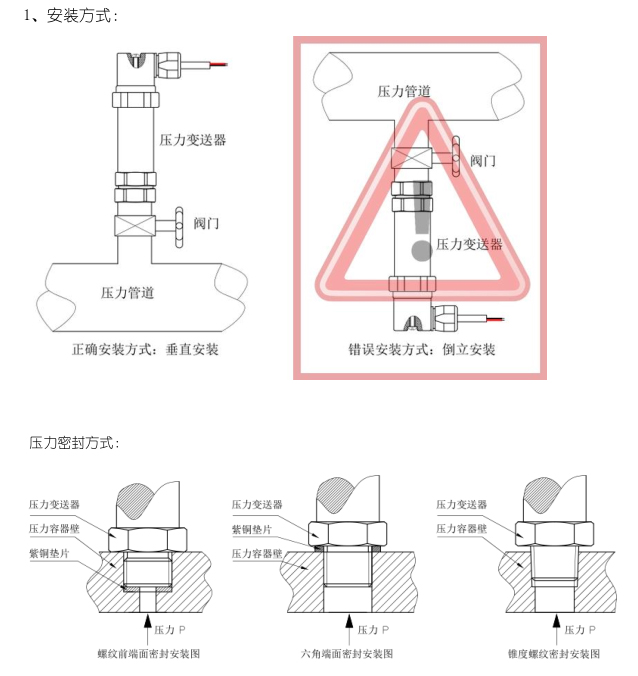

五、產品安裝及密封方式：

1、產品量程選擇：

A、為了使產品精度、壽命、穩定性等功能達到最佳效果，產品的量程選擇參照以下公式計算：

B、量程=系統最大壓力X（1.2-1.5）倍；

C、產品的實際測量壓力范圍，應該在量程范圍的15%-80%；

2、產品的信號輸出方式：

A、信號輸出規格取決于后端采集設備的要求；

B、常見的有：控制顯示儀表、PLC采集輸入模塊、單片機采集卡、PC機串口等

C、若后端采集設備按產品的輸出規格確定，建議采用通用的二線制4-20mA;

3、用戶要了解產品的測量介質特性：

介質規格、介質溫度、介質純度（是否含有雜質或顆粒等）；

4、用戶要了解產品的安裝環境及安裝方式：

A、室內或室外安裝；

B、環境溫度；

C、要求的密封等級；

D、設備的振動范圍；

E、安裝方式：螺紋、法蘭、特殊結構；

F、安裝空間是否滿足產品外形尺寸；
